■ＮＣルータマシンを使用したＮＣプログラム加工

ＮＣプログラム加工

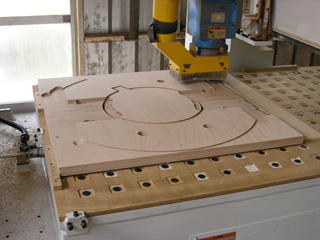

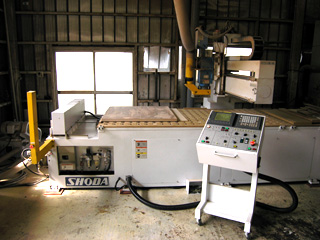

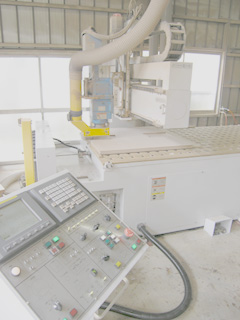

弊社では、SHODA製ガントリー式ＮＣルータマシン NC1001 ＋ FANUC M30i を使用し、
さまざまな木材加工を行っております。
精度の高い加工を実現する為に、コンピュータによるＣＡＤ／ＣＡＭシステムを導入し、
さらに、弊社独自で培われた加工技術やノウハウにより、ＮＣプログラムを修整・改善することで、
お客様のニーズにあった製品を、正確にかつ迅速にお届けしております。

それでは、どのような工程を経て、製品が作り出されていくのか、概略をご説明していきます。

１．ＣＡＤ／ＣＡＭによるＮＣプログラム作成

まずは、お客様からご依頼があった図面を基に、ＣＡＤに入力していく作業です。
ここでは、実際の加工を意識したＣＡＤ図面を製作する必要があります。

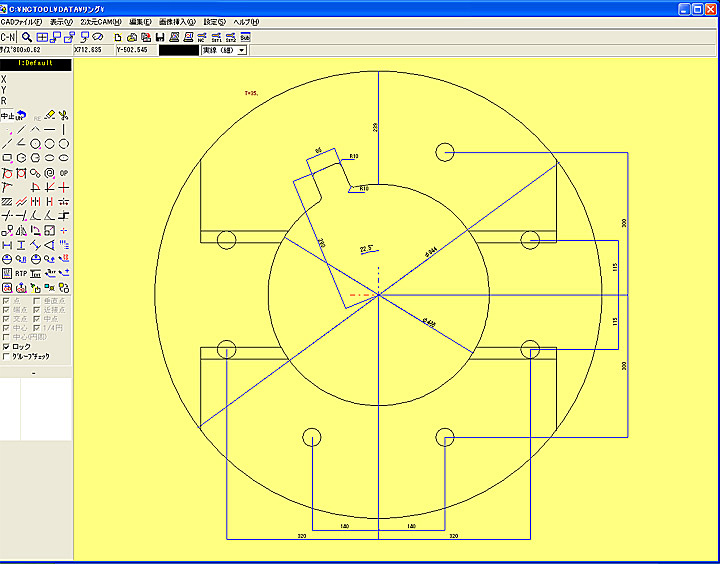

下の画像は、弊社で使っていますＣＡＤ画面になります。
このＣＡＤツールは、ＣＡＭも対応しておりますので、入力した図面から、必要に応じて
ＮＣプログラムを出力させます。

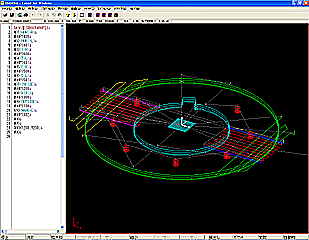

２．ＮＣプログラムの修整とカッターパスシミュレーション

この工程では、上述のＣＡＭから出力したＮＣプログラムや自作のプログラムを

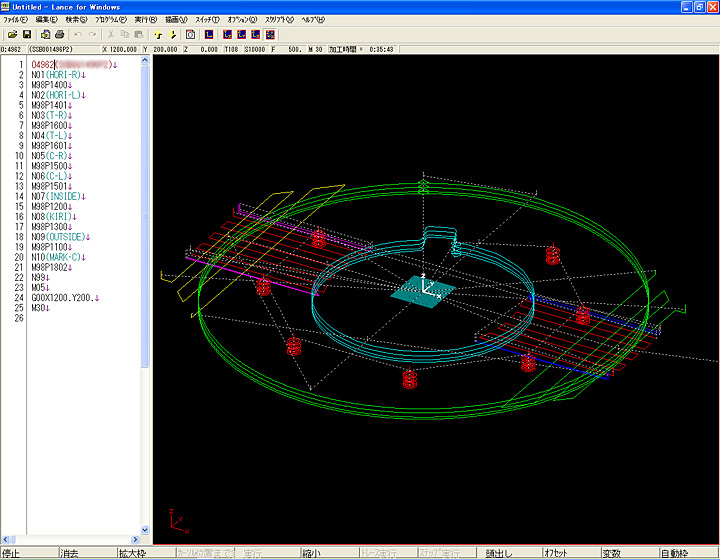

すぐにルータマシンで切り始めるのではなく、カッターパスのシミュレーションにて
充分動作を確認し、問題ないかどうかチェックします。
弊社では、ＣＡＭからの出力だけではなく、弊社独自の加工ノウハウを盛り込む為に、
独自のカスタムマクロを用意し、ＮＣプログラムを修整・改善することで、
迅速かつ精度良い製品を製作しております。

３．カスタムマクロ

決められた加工や、加工頻度の高い切削を、カスタムマクロ化することによって、
迅速にかつ正確に加工することが可能となります。
弊社では、穴加工・溝加工・厚み規正など、固定サイクルが可能な加工に、
カスタムマクロを使用しています。

下記は、弊社で実際に使用しています穴あけ（キリ）用マクロプログラムです。
興味がある方は、評価してみてください。
キリ加工マクロ
なお、機会がありましたら、カスタムマクロの概要や詳細、プログラム説明等、
コラムに載せていきたいと思っております。

４．FANUCへのデータ転送

この工程では、ＰＣで作成しましたＮＣプログラムを、FANUCにデータ転送します。

弊社では、使用していますFANUCにメモリカードインターフェイスが搭載されておりますので、
通常、データ転送は、メモリ(PCMCIA)カードを使用しております。
ですが、なんらかの緊急事態に備えて、パソコン通信（RS232c）によるデータ転送も
できるようにセットアップしてあります。

世間には、RS232cによるデータ転送ができるＮＣ入出力装置なるものが、ぞくぞくと販売されておりまして、

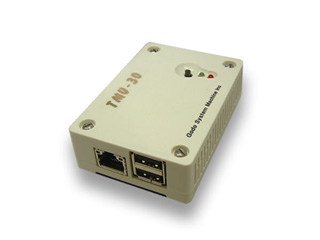

ここでは、少々お世話になった、合同システムマシン㈱のＮＣ入出力装置ＴＭＵ－３０を紹介します。
この装置は、ＵＳＢメモリによるデータの受け渡しができ、さらにＬＡＮ対応もされていますので、
ＬＡＮ配線されています工場などでの複数管理に効果があると思います。
データ転送時の決まりごとが多く、プログラム数が多い場合には、少々面倒な点もありますが、
小型・軽量で、ＰＣをいちいち持ち運ばなくていいので気に入っております。
ご購入の際には、使用される工場の環境やお使いのＮＣマシンとの相性等をご確認した上で、
ご購入された方がよろしいかと思います。
